藍牙5.0性能

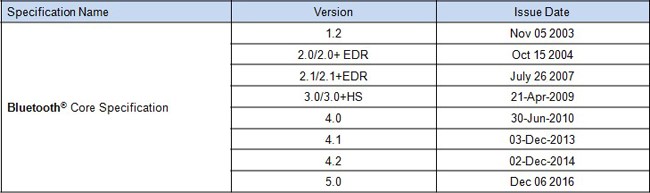

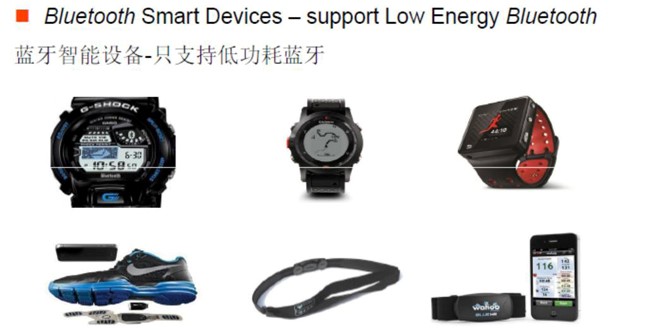

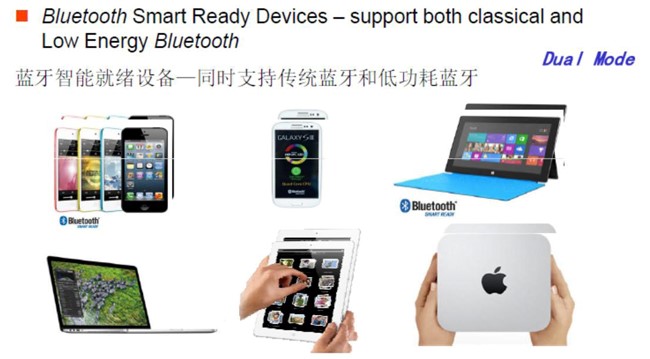

作為全球應用最為廣泛短距離通信技術之一的藍牙，藍牙技術聯盟（SIG)于2016年12月發布了藍牙5.0，藍牙完美的兼容在現有藍牙的基礎上，重點提升了藍牙低功耗技術性能，與藍牙4.2相比，低功耗傳輸速率提升2倍，傳輸距離提升4倍，傳輸容量增加至8倍，同時改善了藍牙在全球環境中與其他通信技術兼容。
(1) 更好的兼容性
藍牙5.0引入時隙可用性掩碼（SAM），以檢測藍牙信道的可用時隙，防止相鄰信道間相互干擾。時隙可用性掩碼旨在檢測和防止2.4GHz ISM頻段和相鄰LTE頻段的沖突問題，為開發人員提供更有效的產品解決方案
(2) 2倍傳輸速度
藍牙5.0將藍牙低功耗(LE)設備傳輸速率提升兩倍，從原有的1Mbps至2Mbps，兩倍傳輸速率減少了發送和接收數據的時間，使移動設備通過藍牙技術更新固件更加迅速穩定，同時讓藍牙技術在物聯網上設備上有更多的應用場合。
(3) 4倍傳輸距離
低功耗藍牙的傳輸提升4倍距離，在相同功率保持的條件下，通過傳輸速率調整能夠使傳輸距離300米左右，藍牙技術可以擴展到智能家居及工業領域，優化藍牙技術原本覆蓋能力的劣勢。
(4) 8倍傳播容量
藍牙5.0的傳播容量是藍牙4.2的8倍，而8倍的傳播容量源于其支持更大的數據包，最大數據包從原來的37-octet到現在的255-octet。同時藍牙LE的傳播信道也在原基礎的3個增加到40個。傳播信道的擴展讓藍牙技術支持更豐富的APP應用。在擁擠的2.4GHz電磁環境頻段，藍牙5.0能有效地利用傳播信道，減少傳播時間，開辟更豐富連接方式以及提供藍牙信標（Beacon-Based）優化方案。
藍牙5.0射頻測試Case變化
藍牙認證中的測試用例變化
雖然藍牙5.0在認證流程上沒有變化，但作為藍牙設備認證的測試依據―測試Case的變化較大。
藍牙測試Case劃分為4個等級:A類測試Case需要在SIG認可的測試機構進行認證測試，并提供指定測試系統下的測試結果作為依據;B類測試Case可以由生產廠商自定義測試環境，并提供測試結果，并作為認證測試的依據；C類測試用例需要廠商提供一份聲明文件用于說明支持相關特性即可;D類測試用例則不需要任何測試依據。
(1) 射頻測試Case變化

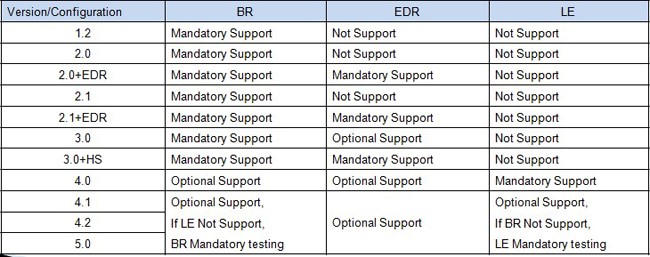

藍牙5.0認證的測試Case參考列表文件Core.TCRL.2016-02，射頻部分的測試用例變化很大。藍牙4.2與藍牙5.0的射頻一致性測試用例數量見下表a。
表a 藍牙射頻測試Case數量
|
配置 |
藍牙4.2 |
藍牙5.0 |
|
基礎速率（BR） |
9個 |
9個 |
|
增強速率（EDR） |
15個 |
15個 |
|
低功耗（LE） |
10個 |
47個 |
|
總計 |
34個 |
71個 |
可以直觀看到測試Case的變化部分在LE部分，新增了37個LE測試Case，分別為7個發射機和30個接收機測試用例。新增測試用例均針對藍牙5提出的低功耗藍牙編碼和2倍速率等新特性，具體新增測試見表2和表3。藍牙5新增測試用例重點提及以下三種狀態的射頻測試。
2Mb/s狀態:指在測試模式時使用2Msym/s符號速率傳輸有效載荷為PRBS9的LE測試包的測試Case;低功耗藍牙編碼狀態:藍牙5新增特性，在射頻測試中分為S=2和S=8兩種情況，在測試中使用規定的數據包。
穩定調制指數:指在接收機性能測試時，設備的發射機需要設置在穩定調制特性狀態下。
表b 發射機新增測試Case
|
TP/TRM-LE/CA/BV-08-C |
2Mb/s速率下的帶內雜散 |
|
TP/TRM-LE/CA/BV-09-C |
1Mb/s速率下的穩定調制特性 |
|
TP/TRM-LE/CA/BV-10-C |
2Mb/s速率下的調制特性 |
|
TP/TRM-LE/CA/BV-11-C |
2Mb/s速率下的穩定調制特性 |
|
TP/TRM-LE/CA/BV-12-C |
2Mb/s速率下的載波頻率偏差和漂移 |
|
TP/TRM-LE/CA/BV-13-C |
低功耗藍牙編碼調制特性（S=8） |
|
TP/TRM-LE/CA/BV-14-C |
低功耗藍牙編碼載波頻率偏差和漂移 |
|
TP/TRM-LE/CA/BV-08-C |
2Mb/s速率下的帶內雜散 |
表c接收機新增測試Case
|
TP/RCV-LE/CA/BV-08-C |
2Mb/s速率下的接收機靈敏度 |
|
TP/RCV-LE/CA/BV-09-C |
2Mb/s速率下的載干比和接收機性能 |
|
TP/RCV-LE/CA/BV-10-C |
2Mb/s速率下的阻塞性能 |
|
TP/RCV-LE/CA/BV-11-C |
2Mb/s速率下的互調性能 |
|
TP/RCV-LE/CA/BV-12-C |
2Mb/s速率下的最大輸入電平信號 |
|
TP/RCV-LE/CA/BV-13-C |
2Mb/s速率下的誤包率報告機制 |
|
TP/RCV-LE/CA/BV-14-C |
穩定調制指數下的常溫接收機靈敏度 |
|
TP/RCV-LE/CA/BV-15-C |
穩定調制指數下的載干比和接收機性能 |
|
TP/RCV-LE/CA/BV-16-C |
穩定調制指數下的阻塞性能 |
|
TP/RCV-LE/CA/BV-17-C |
穩定調制指數下的互調性能 |
|
TP/RCV-LE/CA/BV-18-C |
穩定調制指數下的最大輸入電平信號 |
|
TP/RCV-LE/CA/BV-19-C |
穩定調制指數下的誤包率報告機制 |
|
TP/RCV-LE/CA/BV-20-C |
穩定調制指數下的2Mb/s接收機靈敏度 |
|
TP/RCV-LE/CA/BV-21-C |
穩定調制指數下的2Mb/s載干比和接收機性能 |
|
TP/RCV-LE/CA/BV-22-C |
穩定調制指數下的2Mb/s阻塞性能 |
|
TP/RCV-LE/CA/BV-23-C |
穩定調制指數下的2Mb/s互調性能 |
|
TP/RCV-LE/CA/BV-24-C |
穩定調制指數下的2Mb/s接收機靈敏度 |
|
TP/RCV-LE/CA/BV-25-C |
穩定調制指數下的2Mb/s接收機靈敏度 |
|
TP/RCV-LE/CA/BV-26-C |
低功耗藍牙編碼后的接收機靈敏度（S=2） |
|
TP/RCV-LE/CA/BV-27-C |
低功耗藍牙編碼后的接收機靈敏度（S=8） |
|
TP/RCV-LE/CA/BV-28-C |
低功耗藍牙編碼后的載干比和接收機性能（S=2） |
|
TP/RCV-LE/CA/BV-29-C |
低功耗藍牙編碼后的載干比和接收機性能（S=8） |
|
TP/RCV-LE/CA/BV-30-C |
低功耗藍牙編碼后的誤包率報告機制（S=2） |
|
TP/RCV-LE/CA/BV-31-C |
低功耗藍牙編碼后的誤包率報告機制（S=8） |
|
TP/RCV-LE/CA/BV-32-C |
低功耗藍牙編碼在穩定調制指數下的接收機靈敏度（S=2） |
|
TP/RCV-LE/CA/BV-33-C |
低功耗藍牙編碼在穩定調制指數下的接收機靈敏度（S=8） |
|
TP/RCV-LE/CA/BV-34-C |
低功耗藍牙編碼在穩定調制指數下的載干比和接收機性能（S=2） |
|
TP/RCV-LE/CA/BV-35-C |
低功耗藍牙編碼在穩定調制指數下的載干比和接收機性能（S=8） |
|
TP/RCV-LE/CA/BV-36-C |
低功耗藍牙編碼在穩定調制指數下的誤包率報告機制（S=2） |
|
TP/RCV-LE/CA/BV-37-C |
低功耗藍牙編碼在穩定調制指數下的誤包率報告機制（S=8） |
藍牙5.0射頻一致性測試系統與原有平臺可以共用測試儀表，只是在藍牙5.0的信令單元和固件更強大。

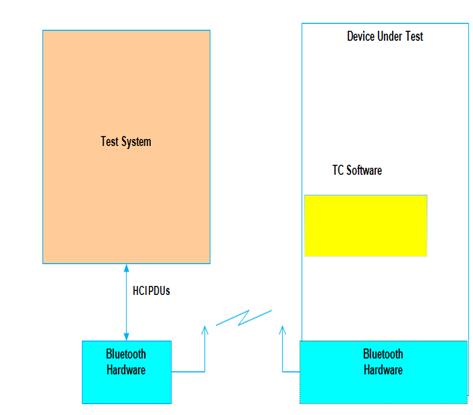

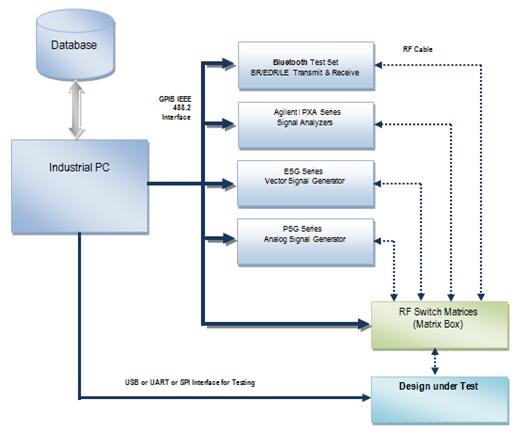

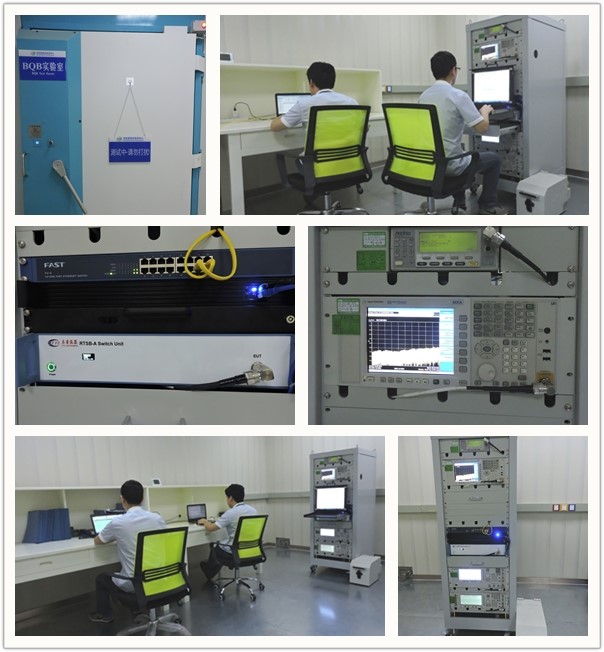

測試系統示意圖
RF test system (RTSB-A)
Profile Tuning Suite (PTS)
|
藍牙5.0協議測試Case變化 |
|
|
|
藍牙5.0針對協議測試部分增加了大量測試Case，包括主機控制接口（HCI）10個、連接層（LL）75個、鏈路管理協議（LMP）8個、通用訪問配置文件（GAP）4個。新增部分基本上是針對藍牙新特性做出修訂，涉及控制器配置、設備發現命令等多個方面。
測試初始條件:藍牙被測設備應進入待機狀態。 |
|
測試儀表接收的命令完成事件，狀態為Status:00x0，定義該事件為成功狀態； 尺寸信息需要滿足格式為Periodic Advertiser List Size:0Xxx，其中數據需要滿足藍牙5.0標準格式要求，同時，信息發送先后順序。 |
|

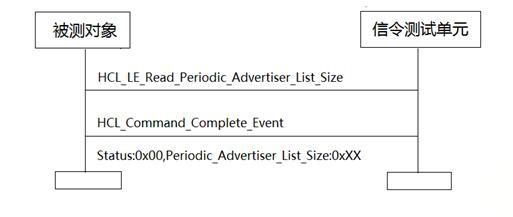

協議測試流程示意圖 |
藍牙5.0認證流程
藍牙認證按照產品類型劃分，認證產品可以是一個最終產品形態，也可以根據不同需求按照子系統或組件的形態進行認證測試，可分為七種類型：
1、藍牙最終產品；
2、藍牙控制器(Controller）子系統產品；
3、藍牙主機(Host)子系統產品；
4、藍牙應用層子系統產品；
5、藍牙組件產品；
6、藍牙測試設備；
7、藍牙研發工具。
藍牙產品可按照上述七種產品類型進行認證，同時SIG對一些藍牙產品有減免測試政策，比如繼承、改型等方式。
繼承，是指在一些特定情況下，最終產品對原來芯片認證過的子系統進行合并作用，這種情況下可免除部分協議測試工作，新產品繼承原有芯片的測試結果即可。
改型，是指產品形態的改變，而不是為了實現同樣功能而設計出新的方案，產品硬件和軟件部分應該與原型設計一致。改型后的產品會由藍牙認證專家BQE做最終評估。如果認為不滿足改型條件，需要重新進行測試認證。
藍牙5.0的推出并不會改變現有認證流程，藍牙產品可以繼續使用原有的SIG授權，如果需要得到藍牙5.0授權，只需要根據產品不同情況補充完成新的認證測試項目即可。
總結
本文主要敘述了藍牙5.0的技術及認證要求，性能提示及技術原理。重點介紹藍牙5.0認證測試要求的變化，包括射頻測試內容及測試系統的變化、協議測試內容變化等。有更多關于藍牙5.0技術問題請隨時與我司聯系400-1800-162。
