什么是NFC近場通訊技術？

      NFC(Near Field Communication)近場通訊技術，又稱近距離無線通訊，是一種短距離的高頻無線通訊技術，允許電子設備之間進行非接觸式點對點數據傳輸(10cm內)交換數據。這個技術由免接觸式射頻識別(RFID)演變而來，并向下兼容RFID。

NFC技術的通訊原理

      支持NFC的設備可以在主動或被動模式下交換數據。在被動模式下，啟動NFC通訊的設備，也稱為NFC發起設備(主設備)，在整個通訊過程中提供射頻場(RF-field)，如圖2所示。它可以選擇106kbps、212kbps或424kbps其中一種傳輸速度，將數據發送到另一臺設備。另一臺設備稱為NFC目標設備(從設備)，不必產生射頻場，而使用負載調制(load modulation)技術，即可以相同的速度將數據傳回發起設備。此通訊機制與基于ISO14443A、MIFARE和FeliCa的非接觸式智能卡兼容，因此，NFC發起設備在被動模式下，可以用相同的連接和初始化過程檢測非接觸式智能卡或NFC目標設備，并與之建立聯系。

圖1 NFC主動通信模式

      在主動模式下，每臺設備要向另一臺設備發送數據時，都必須產生自己的射頻場。如圖1所示，發起設備和目標設備都要產生自己的射頻場，以便進行通訊。這是對等網絡通訊的標準模式，可以獲得非常快速的連接設置。

圖2 NFC被動通信模式

      如圖2所示，移動設備主要以被動模式操作，可以大幅降低功耗，并延長電池壽命。在一個應用會話過程中，NFC設備可以在發起設備和目標設備之間切換自己的角色。利用這項功能，電池電量較低的設備可以要求以被動模式充當目標設備，而不是發起設備。

NFC技術的應用

      NFC設備可以用作非接觸式智能卡、智能卡的讀寫器終端以及設備對設備的數據傳輸鏈路。主要用于智能媒體、付款和購票、電子票證，用于連接和作為無線啟動設備等。

      NFC采用了雙向的識別和連接，NFC手機具有三種功能模式：NFC手機作為識讀設備（讀寫器）、NFC手機作為被讀設備（卡模擬）、NFC手機之間的點對點通訊應用。

1.  NFC手機作為識讀設備

      在該模式中，具備識讀功能的NFC手機從TAG中采集數據，然后根據應用的要求進行處理。有些應用可以直接在本地完成，而有些應用則需要通過與網絡交互才能完成。

      基于該模型的典型應用：門禁控制或車票、電影院門票售賣等，使用者只需攜帶儲存有票證或門控代碼的設備靠近讀取設備即可。它還能夠作為簡單的數據獲取應用，比如公交車站站點信息、公園地圖信息等。

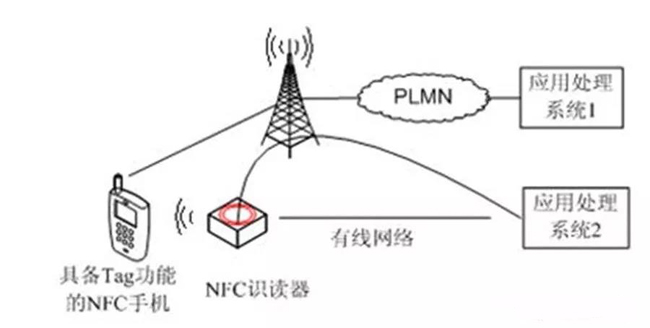

2. NFC作為被讀設備

      在該應用模式中，NFC識讀設備從具備TAG能力的NFC手機中采集數據，然后通過無線發功能是將數據送到應用處理系統進行處理。

      基于該模式的典型應用：本地支付、電子票應用。

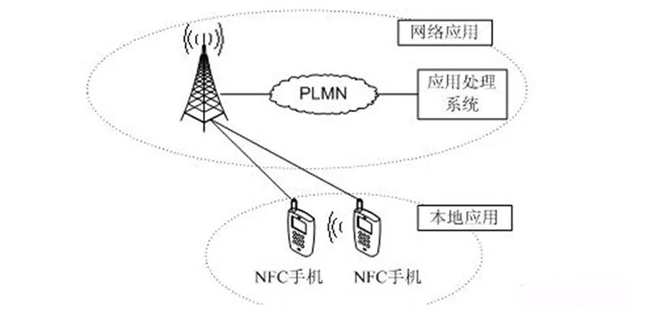

3. NFC手機之間點對點通信應用

      在該應用模式中， NFC手機之間可以進行數據的交換，后續的關聯應用是本地應用也可以是網絡應用。

      基于該模式的典型應用是：建立藍牙連接、交換手機名片等。

4. NFC技術在LED 照明行業的運用

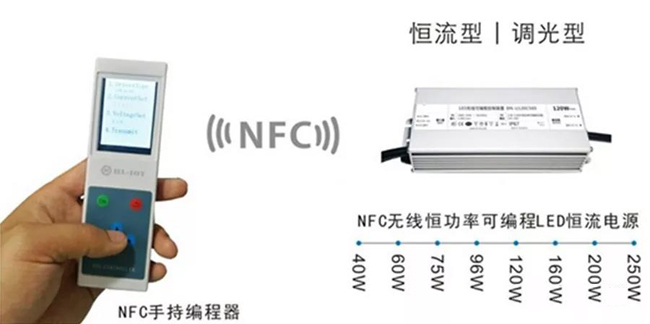

      NFC恒功率可編程LED電源采用NFC無線恒功率可編程技術，編程時，LED電源無須上電，也無須連線，只需手持編程器，對著掃一掃即可，操控及其簡便。

可設定0-10V模擬調光可寬范圍設定LED驅動電流；

可設定PWM占空比調光；

可設定分時段自動調光；

滿足10-100%線性調光，調光小于10%時，可關斷電流輸出。

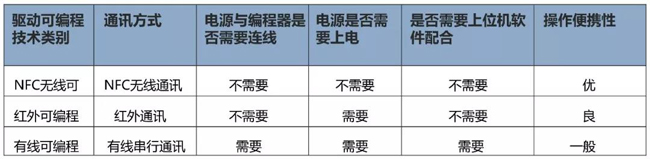

表1-NFC編程技術與其他編程技術對比表

NFC產品的CE、FCC、ISED(IC)認證標準

NFC的頻率為13.56MHz，功率比較低。相對應的標準如下表所示：
